Prérequis : 1.3 Compteurs | Tutoriel - Outils de Mesure LINA
Accéder à Référentiel > Mesurer > Compteur :

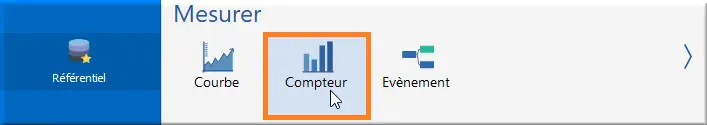

Figure 114 : Accès Compteur
- Sélectionner le dossier Tasse dans l’arborescence thématique ;
- Clic Nouveau ;
- Saisir un nom, Compteur entrée tasse, et l’unité de comptage 1.

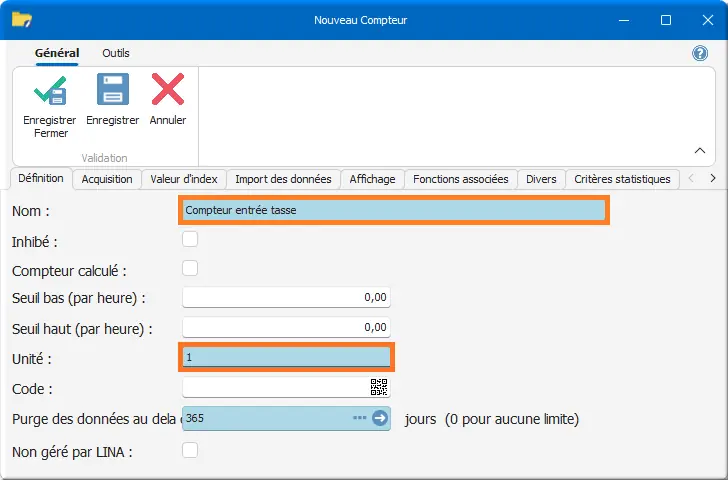

Figure 115 : Définition du compteur de tasses
- Onglet Acquisition : sélectionner le mnémonique DB202.DBW10 : SEQ[009].INT_02

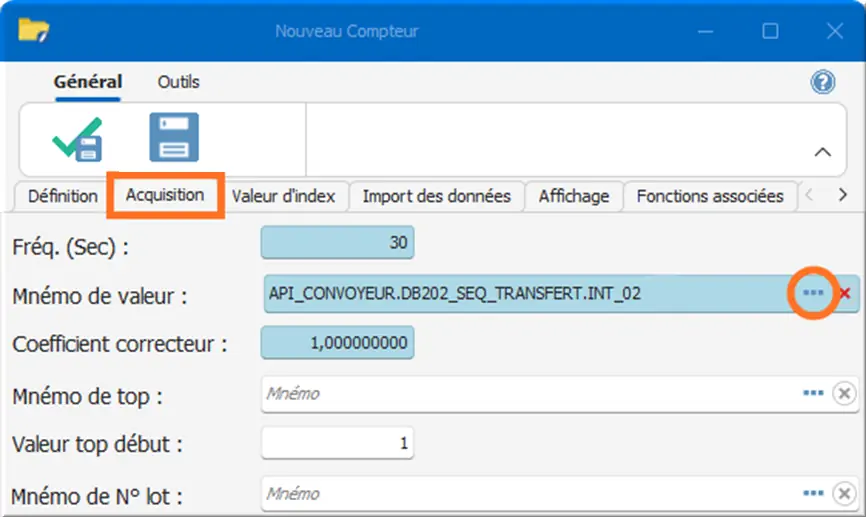

Figure 116 : Paramètres acquisition du compteur
En plus des fonctionnalités vues dans le suivi des courbes, le suivi des compteurs permet également de changer le nombre d’intervalle et son unité. On peut par exemple, définir de visualiser le nombre de tasse par heure, par minute, ou encore par tranche de 10 minutes.
Visualiser un compteur :
Accéder à Tous les menus > Suivi des compteurs :

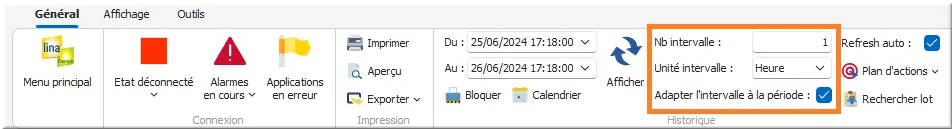

Figure 117 : Sélection intervalle du compteur
- Résultat :

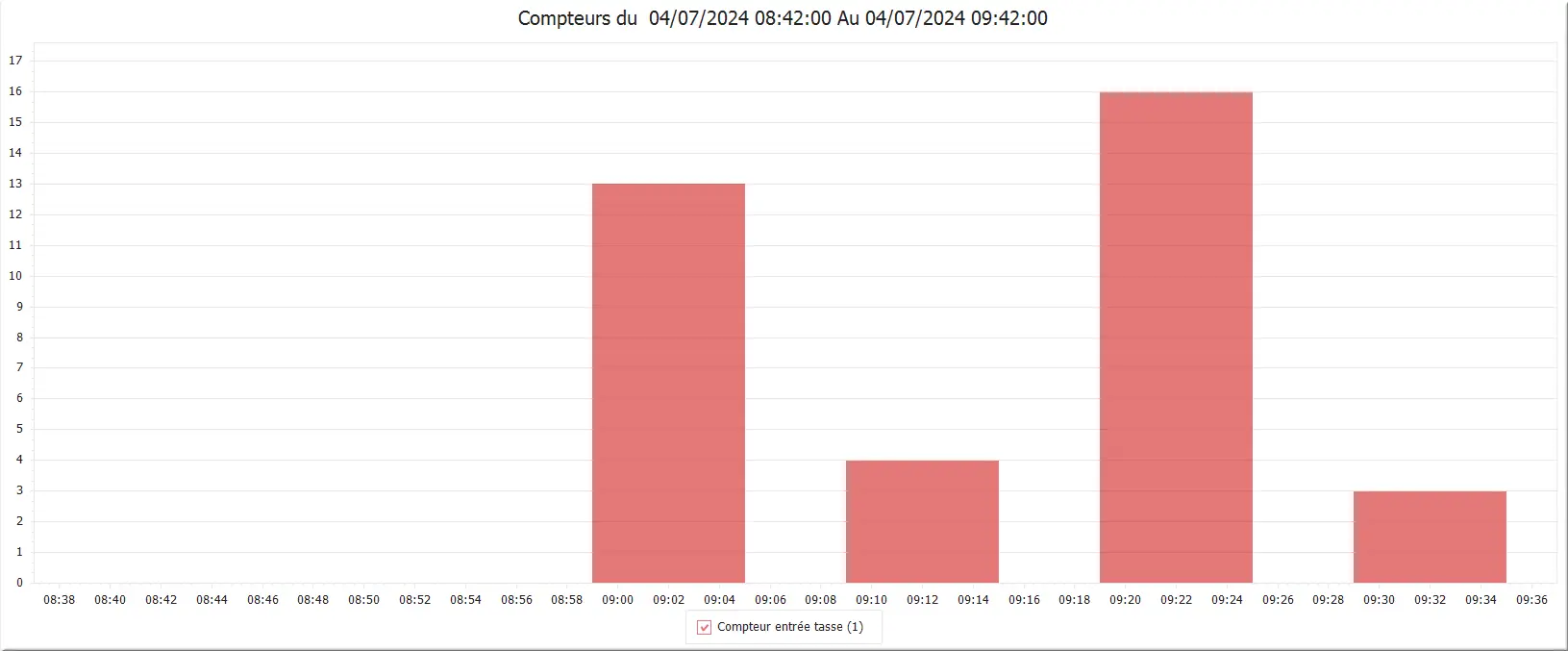

Figure 118 : Résultat du compteur
- À propos du fonctionnement d’un compteur :
Un compteur n'enregistre pas les différentes valeurs de l'index, il ne sauvegarde que la différence entre la valeur courante et la valeur précédente.

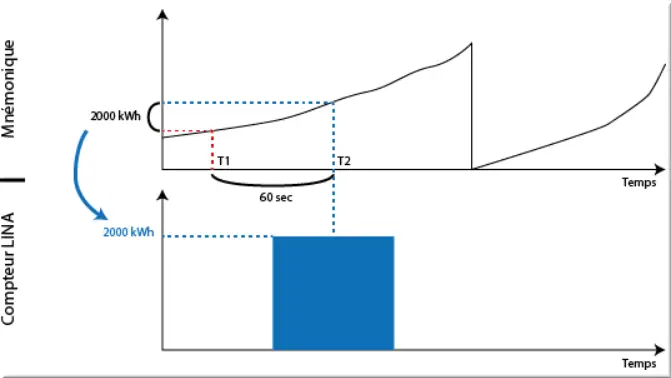

Figure 119 : Courbe Valeur courante - précédente
Dans le cas où l’index revient à 0 : valeur précédente > valeur courante.
- Si un max est défini, la valeur courante est égale à la valeur max moins la valeur précédente ;
- Si le max est égal à 0, alors la valeur courante est égale à 0.
Figure 120 : Courbe avec index
Pour une courbe avec un index sans jamais de retour à 0, sélectionner l’option ne fait que croître.
